Furos Redondos
Furos Redondos

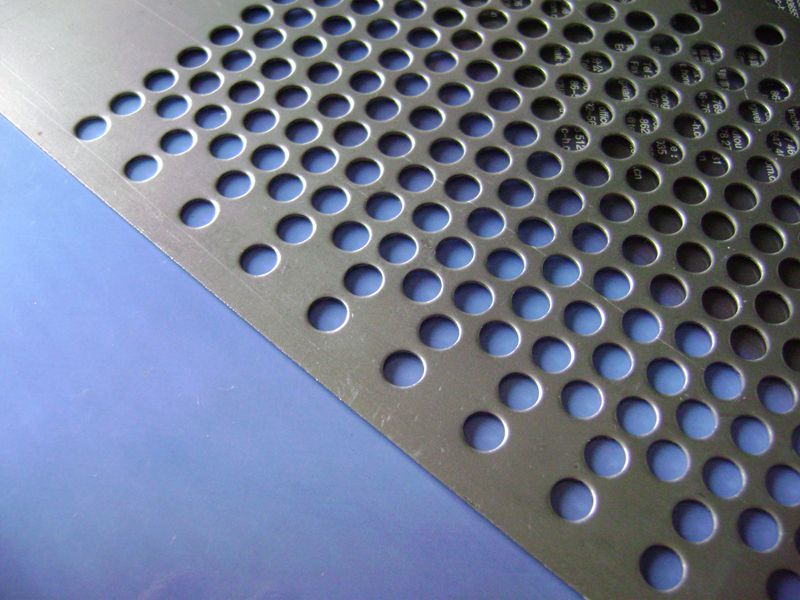

As chapas perfuradas CHAPERFUR® possuem formas e diâmetros variáveis, de acordo com a necessidade do cliente. Podendo ser furos redondos, quadrados, retangulares, oblongos, hexagonais, cônicos ou decorativos fabricados a partir de processos de estampagem. São utilizados em filtros, peneiras, elementos decorativos, equipamentos de som, dentre outros.
Alternada Longitudinal
Disposição alternada longitudinal é quando o alinhamento dos furos é a paralela ao comprimento da chapa.
Alternada Transversal
Disposição alternada transversal é quando a linha de furos é paralela a largura da chapa.
Reta Quadrada
Disposição reta quadrada é quando a ligação entre centros de 4 furos próximos formam um quadrado.
Considerações Gerais
Disposição alternada
Mais usual em processos industriais devido ao aproveitamento da superfície a ser perfurada. Tem sua utilização frequente e
está em situação onde a vazão deve ser grande como por exemplo: Filtragens, Ventilações, Peneiramento, tendo como
diferencial ângulo de 60º na perfuração.
Disposição da reta
Nesta perfuração a área obtida é sempre menor em relação a disposição alternada. Neste caso é pouco recomendada em
processos industriais, porém tem sua eficácia comprovada em projetos onde o acabamento e estética são imprescindíveis,
tendo como diferencial ângulo de 90º na perfuração.
NOTA = Além dos furos apresentados, podemos fazer mediante consulta prévia, outros tipos de perfuração.
0 0,5mm – .020″ EC 1,00mm AA20%
0 0,8mm -1/32″ EC 1,6mm AA23%
0 1,0mm – 0.39″ EC 2,0mm AA 23%
0 1,2mm – 3/64″ EC 2,4mm AA22,6%
0 1,58mm – 1/16″ EC 3,0mm AA26%
0 2,0mm – 5/64″ EC 3,0mm AA 40
0 3,17mm -1/8″ EC 5,0mm AA 36%
0 3,95mm – 5/32″ EC 6,0mm AA 39%
0 4,76mm – 3/16″ EC 7,0mm AA42%
0 5,55mm – 7/32″ EC 8,0mm AA43%
0 6,35mm -1/4″ EC 9,00mm AA 45%
0 8,00mm – 5/16″ EC 11,00mm AA48%
0 9,53mm – 3/8″ EC 13,00mm AA48%
0S 12,7mm -1/2″ EC 18,00mm AA45%
